導電性エラストマ・インターコネクト

Invisipin® Solderable

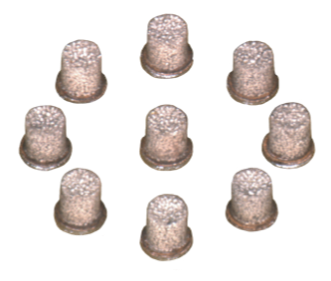

世界初、はんだ付け可能な個別導電性エラストマーピン

  •  ピックアンドプレイス/ハンダリフロー対応
  •  無段階に設定可能
  •  個別に交換可能
  •  100%の電気的テスト済み
  •  比類ない性能
  •  高いコンプライアンスレンジ
  •  65GHzで1dB以下の損失
  •  最大4A(連続)まで対応
  •  超低ループインダクタンス

同軸コネクタ

基板対基板同軸

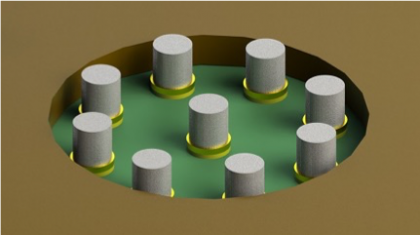

エア誘電体オプション

二軸からコプレーナ導波管へ

エアー誘電体付き同軸インターコネクト

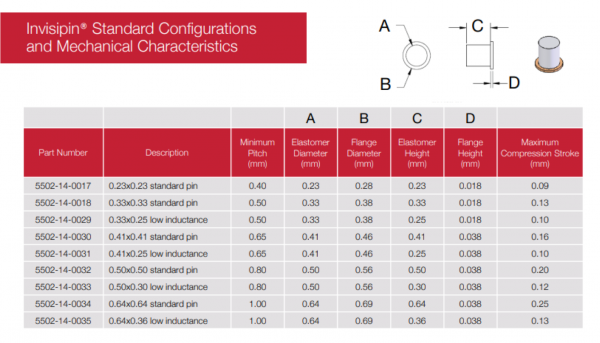

メカニカル仕様

電気的仕様

Invisipin® アセンブリガイド

R&D Interconnect SolutionsのInvisipin®は、はんだ付け可能な導電性エラストマーインターコネクトです。Invisipin® (インビジピン)

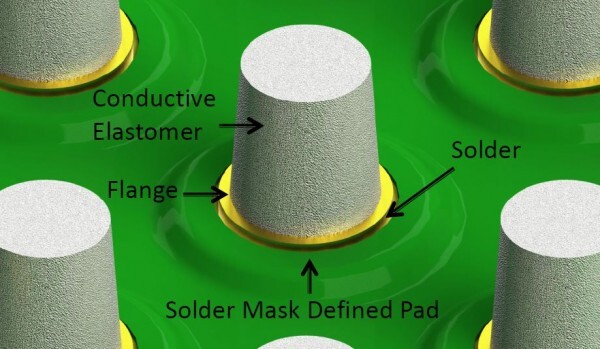

は、はんだ付け可能な金属フランジと導電性エラストマーで構成されています。
この構造により、優れた電気的・機械的特性を持つインターコネクトを無限に構成することができます。インビジピン®は、フランジとエラストマーを適切に考慮して設置する必要があります。
は、フランジとエラストマーの機械的特性を適切に考慮して設置する必要があります。
この文書では、PCB 設計、はんだアセンブリ、およびインビジピン® の機械的過負荷に関する一般的な推奨事項とガイドラインを示します。
Invisipin® の機械的過圧縮停止アプリケーションについて説明します。ガイドラインは、インビジピン® の性能を最大化するために提供されます。
Invisipin® の性能を最大限に引き出し、PCB への Invisipin® の高信頼性はんだ接続を確実にするために、ガイドラインが提供されています。
