RFラボ向けテストソリューション

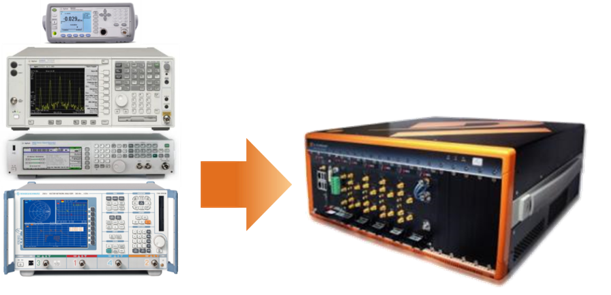

RFラボは変化しており、テスト技術は適応しなければなりません。 迅速な生産リリースと早期市場の成功のためには、正確なチップテストと最初のシリコン特性データを素早く設計する必要があります。 LitePointのラボソリューションは、きわめて美しいボックスではありません。 LitePointラボソリューションは、既存のインフラストラクチャに統合され、データ自動化システムにシームレスに接続できます。 これは、結果が最も必要な時と場所を得ることを意味します。

zSeries DOCSIS 3.1 ケーブルモデムの生産テストソリューション

zSeries DOCSIS 3.1™は、ケーブルモデムの製造テストと検証のための、完全に統合されたハードウェアとソフトウェアの完全テストソリューションです。 DOCSIS 3.1は、現在のD3.0および将来のD3.1量産テストをすべて網羅しています。

zSeries – PA/FEM パワーアンプ/フロントエンドモジュール設計テストソリューション

zSeries PA / FEMは、モバイル機器用の最新世代のPA / FEMコンポーネントの特性評価およびテストに必要な、完全に統合された完全なハードウェアおよびソフトウェアテストソリューションです。 zSeries PA / FEMは、次世代Wi-Fi標準802.11ax 1024QAMなど、既存および新興無線規格の準拠テストを実行できます。 zSeries PA / FEMの高度なハードウェアとソフトウェアの統合により、テスト時間を数週間から数時間または数日に短縮できます。

zSeries – RFICチップセットテストソリューション

LitePoint zSeries RFICは、トランシーバ、変調器、復調器、RFフロントエンドモジュールなどのRFICチップセットの立ち上げおよび設計検証に最適化された包括的なコンポーネントレベルのテストソリューションです。 zSeries RFICには、802.11ax 160 MHzおよびLTE-Advancedを含む既存および新興無線規格の特性評価およびテスト用のRFおよびベースバンドIQ信号源/測定機能が含まれています。 zSeries RFICの高度なハードウェアとソフトウェアの統合により、テスト時間が数週間から数時間または数日に短縮されました。

zSeries 9スロット・シャーシ

LitePoint®zSeries 9スロットシャーシは、PXI ExpressおよびcPCI Express仕様に準拠したPXI Expressシャーシです。 zSeries 9スロットシャーシには、1つのシステムスロット、1つのシステムタイミングスロット、および7つのハイブリッド周辺機器スロットがあり、データスループットの向上が求められる汎用テストおよび計測アプリケーションに適しています。ハイブリッドスロット設計は、CompactPCI、PXI、CompactPCI Express、およびPXI Expressモジュールのインストールを受け入れ、柔軟性を最大限に引き出します。

zSeries 9スロットシャーシは、すべての周辺機器スロットに7 GB /秒のシステムスループットと2 GB /秒のスロット帯域幅を備えた4リンクPXI Expressトポロジで構築されています。 zSeries 9スロットシャーシは、ファン速度、システム電圧、内部温度など、シャーシ全体の状態を報告するスマートシステム監視コントローラで実装されています。

産業用AC電源を装備したzSeries 9スロットシャーシは、55℃以下で400Wを供給し、シャーシの背面にある2つの120mm冷却ファンから優れた冷却能力を発揮します。リアパネルの10 MHzクロック入出力用の2つのBNCコネクタにより、補助デバイスとの同期が可能です。

zSeries 18スロット・シャーシ

LitePoint®zSeries 18スロットシャーシは、PXI ExpressおよびcPCI Express仕様に準拠し、1つのシステムスロット、1つのシステムタイミングスロット、10のハイブリッド周辺機器スロット、6つのPXI Express周辺機器スロットを備えたPXI Expressシャーシです。拡張帯域幅を必要とする計測アプリケーションに最適です。 zSeries 18スロットシャーシは、構成可能なPCIeスイッチファブリックを提供し、専用周辺機器スロット用に8 GB /秒のシステム帯域幅と最大4 GB /秒のスロット帯域幅を備えた2リンクおよび4リンクPXI Express構成で構成できます。 PCIe gen2シグナリング技術

zSeries 18スロットシャーシは、ファン速度、システム電圧、および内部温度など、シャーシ全体の状態を報告するスマートシステム監視コントローラを実装しています。

産業用AC電源を装備したzSeries 18スロットシャーシは、シャーシの背面にある3つの120mmファンから、55℃以下で800W、優れた冷却能力を提供し、10MHzクロック入力/背面パネルに出力され、補助デバイスとの同期を可能にします。

z8820 DC電源およびデジタルIOコントローラ

z8820 PXIe DC電源およびデジタルIOコントローラモジュールは、PXIシャーシ以外のリモート計測および電子機器をサポートするシングルスロット3U PXIeモジュールです。 z8820モジュールは、PCI Express(PCIe)Gen1 x1レーンを使用して、PXIeホストコンピュータとインターフェースします。 PCIeのリード/ライト・オペレーションは、z8820オンボード・リソースへのアクセス、およびリモートI / OまたはSPIインタフェースへのアクセスを提供します。 z8820 PXIeモジュールは、2つのDサブ26ピンコネクタを介して最大2つのリモートインタフェースをサポートします。 各リモートチャネルコネクタには、8つのデジタルI / O(DIO)信号と3つの電源レール(+ 6V、+ 9V、および-13V)があります。 外部電源レールには、過電流/過小トリップ保護としても使用できる電圧/電流モニタがあります。 また、z8820にはプログラマブルクロックジェネレータ回路があり、SPIマスタ回路用の最大3つのプログラマブルデジタルクロックとDIOまたはバックプレーン出力のユーザ信号を供給します。

z3985エンベデッドコントローラ

第4世代のIntel Core i7プロセッサを搭載したLitePoint®z3985エンベデッドコントローラは、ハイブリッドPXI Expressベースのテストシステム向けに特別に設計されており、さまざまなテストおよび計測アプリケーションに最大のコンピューティングパワーを提供します。

最新の2.4 GHzクアッドコアIntel Core i7-4700EQプロセッサ(シングルコアで最大3.4GHz、Turbo Boostモード)と16 GBの1600 MHz DDR3Lメモリを組み合わせたz3985は、 マルチタスク環境で多数の独立したタスクを同時に実行できるシングルプロセッサです。 構成可能なPCIeスイッチを搭載したz3985は、最大8 GB / sの最大システムスループットを備えた4リンクx4または2リンクx16およびx8 PXI Expressリンク機能をサポートできます。

z3975エンベデッドコントローラ

LitePoint®z3975エンベデッドコントローラは、ハイブリッドPXI Expressベースのテストシステム専用に設計されたIntel®Core™i5プロセッサをベースにしています。 さまざまなテストおよび測定アプリケーションに対応する堅牢で安定した動作環境が提供されます。

最新のIntel Core i5-520E 2.4 GHzプロセッサーと最大8 GBの1066 MHz DDR3メモリーを組み合わせたz3975は、2つの独立したコンピューティング・コアを1つのプロセッサーで使用するため、 - タスキング環境。 構成可能なPCIeスイッチを搭載したz3975エンベデッドコントローラは、最大2 GB / sの最大システムスループットで、4リンクx4または2リンクx8 PXI Expressリンク機能をサポートできます。
